基礎底板鋼筋綁扎

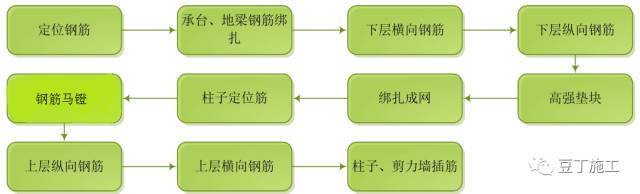

1、基礎底板鋼筋綁扎施工流程：

1）在底板鋼筋綁扎前，先按照設計要求鋼筋間距，算出底板需用的鋼筋，根數，在墊層上放出底板鋼筋擺放的位置線，（包括地梁鋼筋位置線）和墻柱插筋位置線。

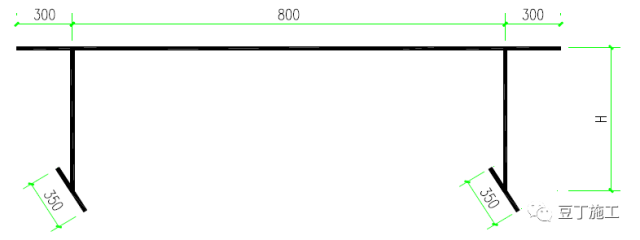

2）承臺鋼筋綁扎先鋪底板下層鋼筋。根據設計和規范要求，決定下層鋼筋哪個方向鋼筋在下面，參照16G101-1第66-70頁安裝，綁完下層鋼筋后，按間距0.8m 左右設置鋼筋馬凳，馬凳及附加鋼筋應支設在下層鋼筋網上，不得直接落在保護層，在馬凳上擺放縱橫兩個方向定位鋼筋，鋼筋上下次序及綁扣方法同底板下層鋼筋。馬凳高度H=承臺高—混凝土保護層厚—上層雙向鋼筋直徑—下部鋼筋單向鋼筋直徑，樁承臺采用下圖的鋼筋馬凳）間距800mm 左右設置,如下圖：





2、基礎底板綁扎方法

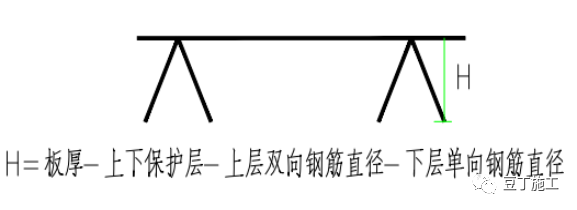

在綁底板的同時做好底板梁的綁扎，即先先綁東西向后綁南北向的方法排列鋼筋。其接頭位置“下層鐵在跨中，上層鐵在支座”。梁板式基礎部位鋼筋接頭必須按50％錯開，要嚴格按照配料單的順序及位置準確排放基礎底板下鐵保護層為40（50）㎜，上鐵為30mm。板上、下鐵中間用馬凳鐵支起，間距800mm，馬凳高度＝底板厚－上下保護層－上層雙向鋼筋直徑－下層單向鋼筋直徑。





馬鐙使用14的鋼筋進行加工

3、底板鋼筋的施工要求：鋼筋綁扎要滿扣綁扎且相鄰綁扣為“八”字扣，扣頭應向結構板內側彎入。在綁扎鋼筋前要用墨線彈出鋼筋擺放間距線，按線綁扎。上層鋼筋綁扎前要擺設好馬凳鐵，再綁上鐵。

4、本工程基礎底板（防潮板）厚度為350mm。



二、柱子鋼筋綁扎



工藝流程：彈柱子線 → 剔鑿柱混凝土表面浮漿 → 修理柱子筋 → 套柱箍筋 → 安裝豎向受力筋 →畫箍筋間距線 → 綁箍筋 →安裝墊塊。



1、按圖紙要求間距，計算好每根柱箍筋數量，在柱子鋼筋上用粉筆劃出箍筋間距。



2、從上往下套箍筋，將其與主筋采用纏扣綁扎。箍筋與主筋垂直，箍筋轉角與主筋交接點均要綁扎，主筋與箍筋非轉角部分的相交點也應全綁扎。箍筋的接頭（即彎鉤疊合處）應沿柱子豎向交錯布置。



3、柱筋保護層：使用塑料卡環，，按照豎向間距500mm卡在柱角位置，水平方向按照400mm 設置，以保證主筋保護層厚度的正確。



4、綁扎端柱時應注意其錨固必須滿足設計圖紙及國標16G101-要求。



5、在柱、梁的交接點處，柱的箍筋與梁的主筋應配套進行，將梁主筋穿好并綁扎成型后，再綁扎該處的柱箍筋。

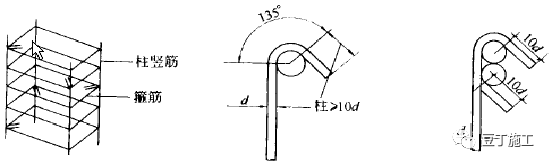

6、按抗震要求，柱箍筋端頭應彎成135°，平直部分長度不小于10d(d為箍筋直徑)。



7、柱基、柱頂、梁柱交接處箍筋間距應按設計要求加密。柱上下兩端箍筋應加密，加密區長度及加密區內箍筋間距應符合設計圖紙要求。如設計要求箍筋設拉筋時，拉筋應鉤住箍筋，見圖：

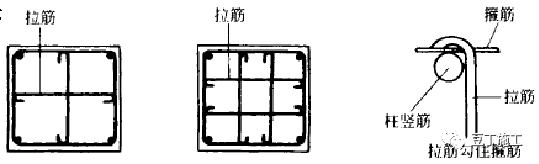

拉筋布置示意圖



柱子優先采用塑料卡環墊塊，其縱橫間距不得超過600mm。磚墻拉接筋伸出部分向上彎起，緊貼在模板之上，拆模后，磚墻砌筑之前將其剔出；柱插筋筋應至少設置定位支架定位支架用鋼筋焊制。

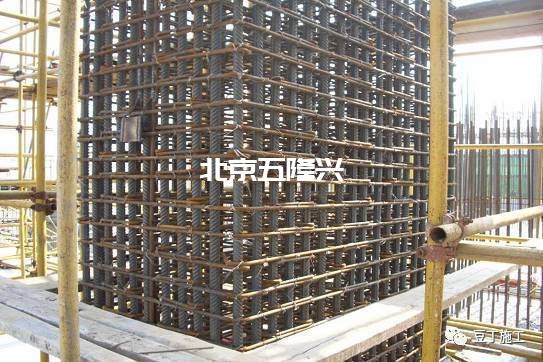

框架柱鋼筋綁效果扎示意圖如下：
