鋼筋安裝施工準備

現場開始綁扎鋼筋前，首先應將墊層上、模板內的垃圾等清理干凈。綁扎時在模板上先劃出鋼筋位置線：底板鋼筋應在墊層上劃線；墻板鋼筋在模板上劃線；柱子箍筋在兩根對角線上劃點，梁的箍筋應在架立筋上劃點。

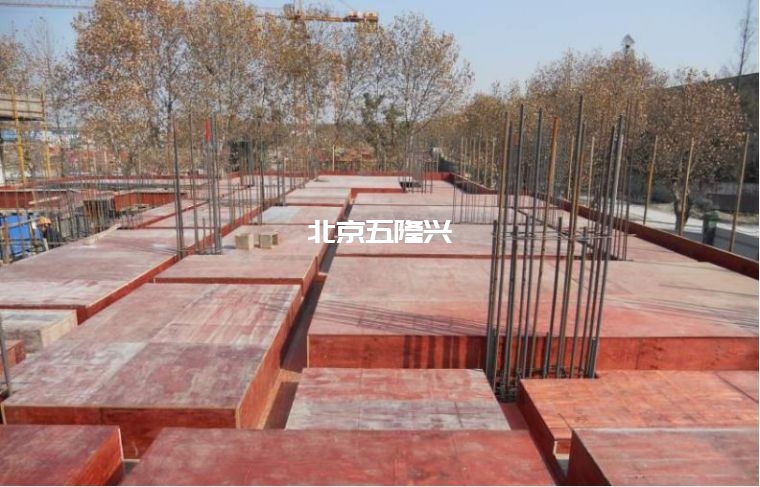

模板工作面經清理完成后再整體交付鋼筋班

鋼筋錨固要求

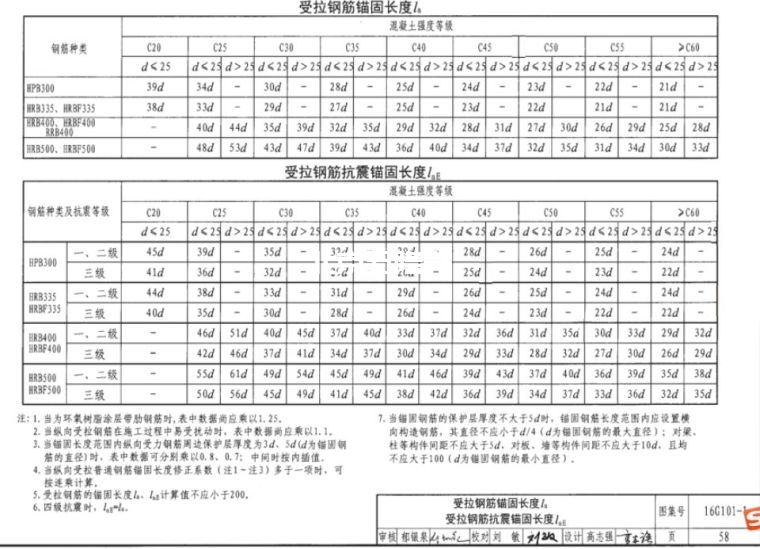

受拉鋼筋的最小錨固長度La及抗震錨固長度LaE應符合16G101-1規范要求：

柱鋼筋安裝

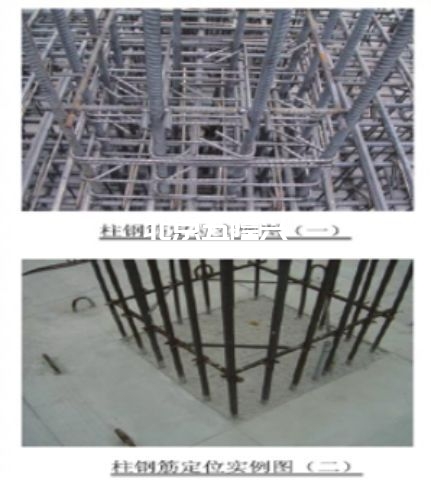

1、在樓板混凝土上彈出柱子定位控制線，對柱子位置進行檢查，如有主筋偏位超出規范范圍應及時上報，并由技術負責人做出處理方案后，根據處理方案進行施工，現場不得自行處理。

2、套柱箍筋：按圖紙要求間距，計算好每根柱箍筋數量，先將箍筋套在下層伸出的搭接筋上，然后焊接柱子鋼筋，箍筋的接頭（彎鉤疊合處）應交錯布置在四角縱向鋼筋上。

3、畫箍筋間距點 ：在焊好的柱子豎向鋼筋上，按圖紙要求用粉筆劃箍筋間距點。

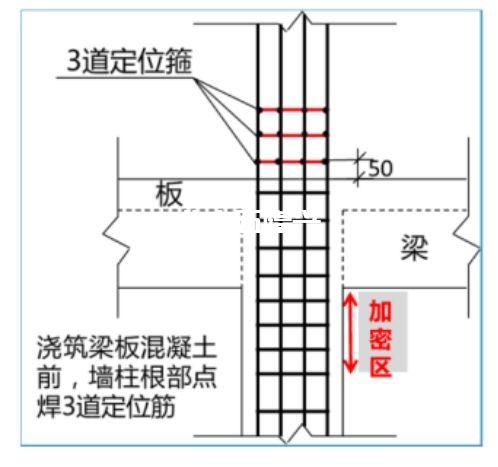

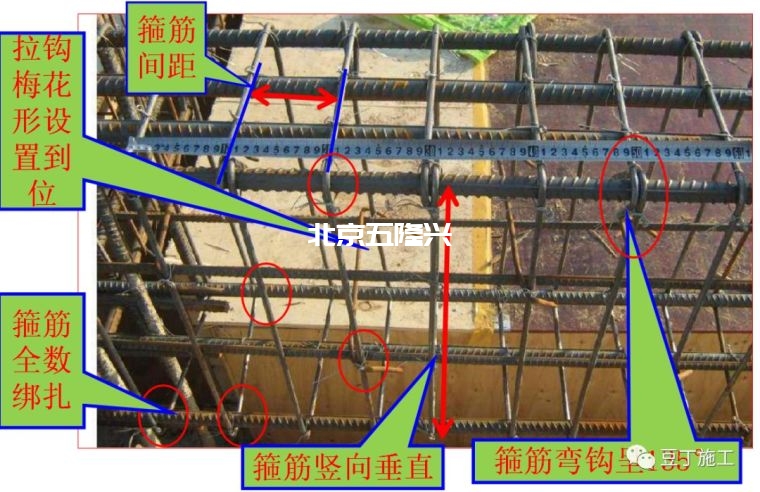

4、柱箍筋綁扎:按已劃好的箍筋位置線，將已套好的箍筋往上移動，由上往下綁扎，宜采用纏扣綁扎。箍筋與主筋要垂直，箍筋轉角處與主筋交點均要綁扎，主筋與箍筋非轉角部分的相交點成梅花交錯綁扎。箍筋的彎鉤疊合處應沿柱子豎筋交錯 布置，并綁扎牢固。柱子上下兩端箍筋應加密，加密區長度及加密區內箍筋間距應符合設計圖紙要求。設計要求箍筋設拉筋時，拉筋應鉤住箍筋。

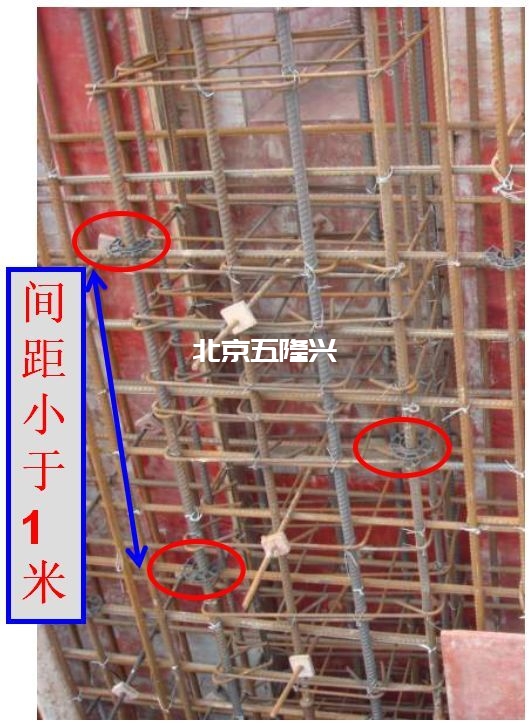

5、安裝柱墊塊：柱子采用塑料墊塊，其縱橫間距不得超過800mm且橫向間距不得少于2個。

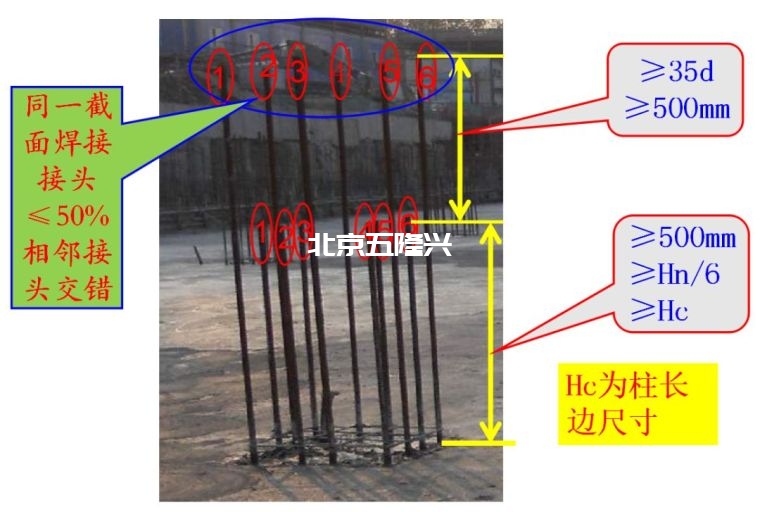

縱向筋接長正確做法

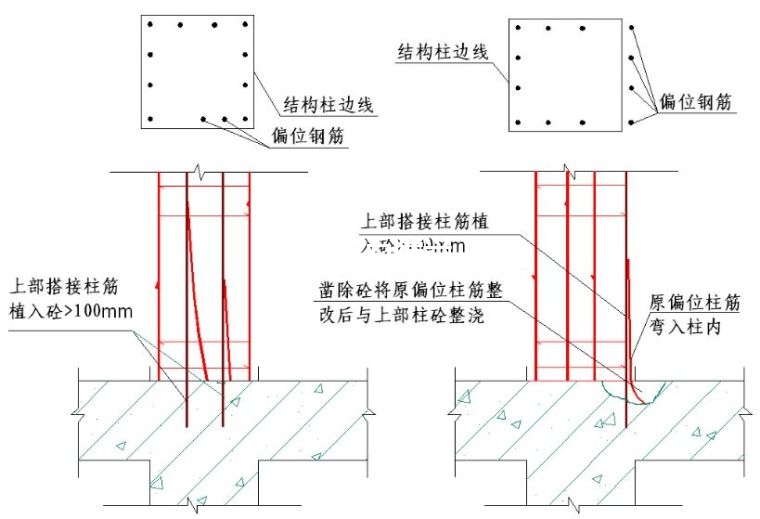

柱筋偏位處理節點

墻鋼筋安裝

1、在樓板混凝土上彈出墻身及門窗洞口位置線，再次校正預埋插筋，如有位移時，同柱主筋處理。

2、墻身分布筋的安放順序：應先綁豎筋向定距卡，把墻身所需的豎向分布筋立放在墻柱邊與墻柱稍微固定。再綁橫筋向定距卡，然后自上而下將橫向分布筋固定于墻上。最后固定縱向分布筋。

3、墻筋為雙向受力鋼筋，所有鋼筋交叉點應逐點綁扎，其搭接程度及位置要符合設計圖紙及施工規范的要求。為保證墻體鋼筋在混凝土澆筑時不產生移位，每層擬在樓板頂設置一道用A8鋼筋焊制的墻筋定位架，用于墻體兩層鋼筋間相對位置的定位及單根鋼筋的定位。

4、為保證門窗洞口標高位置正確，在洞口豎筋上劃出標高線。門窗洞口要按設計要求綁扎連梁鋼筋，錨入墻內長度要符合設計要求。另外，配合其他工種安裝預埋管件、預留洞口等，其位置、標高均應符合設計要求。

5、墻筋墊塊采用塑料墊塊，呈梅花形布置，縱橫間距不超過800* 800mm 。

（一）剪力墻構造做法

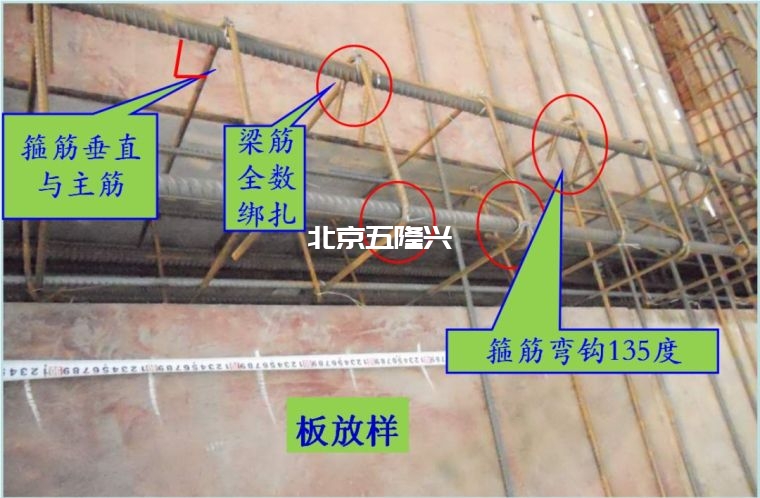

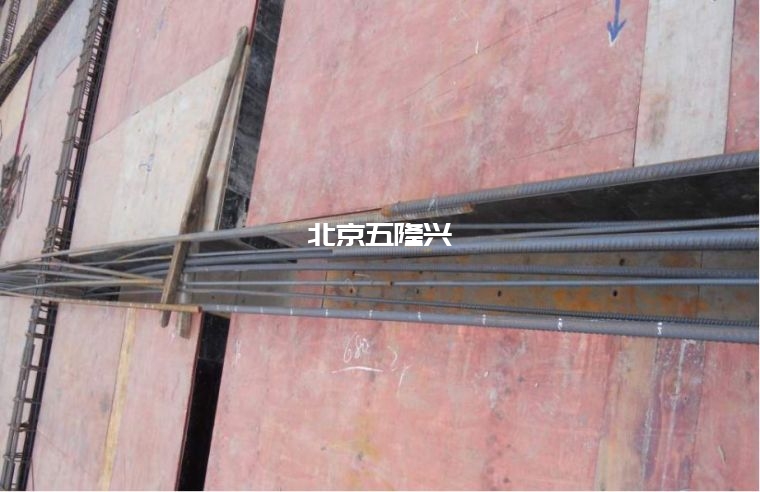

（二）梁筋標準安裝
