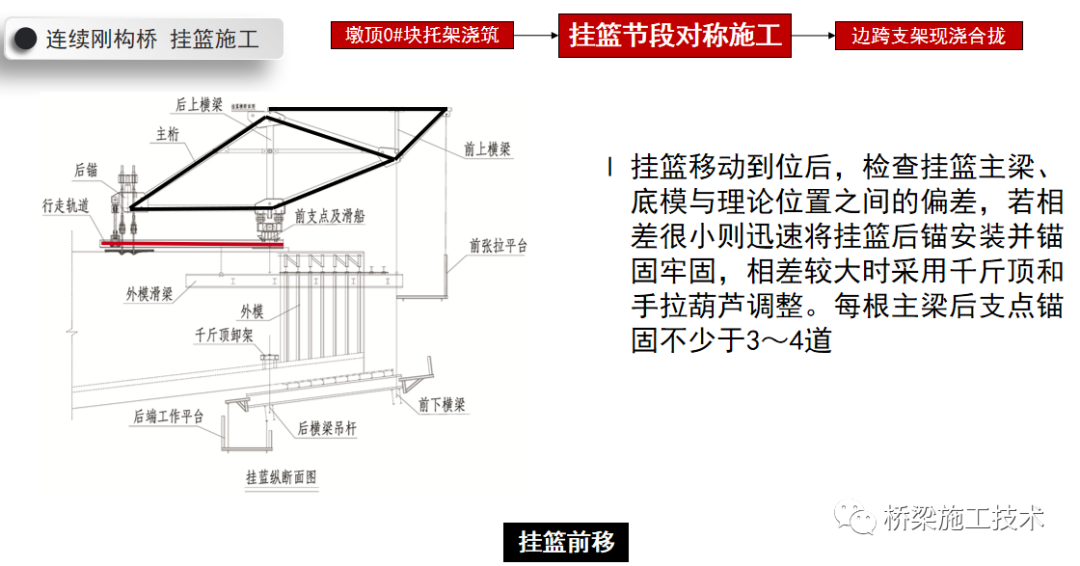

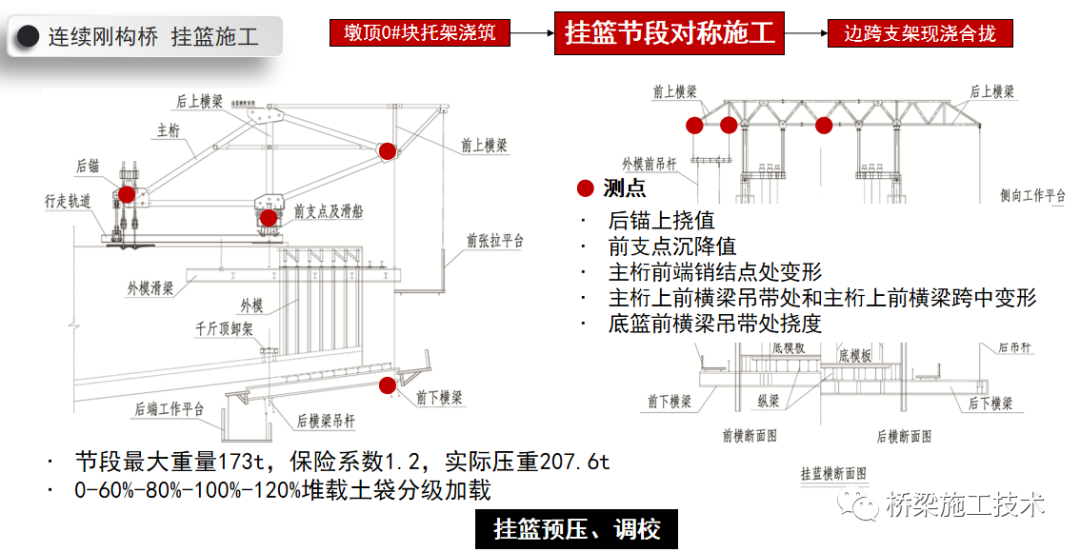

上跨高速公路連續剛構橋施工技術 2021/12/03 分類:行業論壇 2367 一、施工要求 橋梁施工中棄方不得亂堆亂放；施工隊伍產生的固體垃圾應作掩埋處理，生活廢水，施工機械廢水處理后方可排入溝河。?施工前應全?面通讀圖紙，了解工程地質勘察資料，熟悉場地工程地質狀況，更好地組織施工；?施工前熟悉各構件、施工環節、前后施工加載程序的關系。?施工承包單位施工前應讀圖并提出讀圖紀要、放大樣等工作，并確認無誤后才能施工；?避免前后脫節或遺漏施工環節造成損失。 施工單位在施工放樣之前，必須對各橋梁控制性里程樁號、基礎坐標、橋面、墩臺等各部位高程及臨時支架高程、設計標高等數據進行復核計算，若發現計算結果與設計不符，應及時通知設計單位復查。?施工組織和施工方案都必須考慮施工期間的結構安全、交通安全和行人安全。 1號墩開挖前需確認燃?xì)夤芫€已經完成遷改并做好標記，燃?xì)夤芫€距1號墩承臺至少8m方可進行開挖施工，以確保施工期間人員及設備安全。?由于1號墩附近有燃?xì)夤芫€，施工便道不得經燃?xì)夤艿郎戏酵ㄟ^(guò)。 掛籃施工時需做好防拋落措施，確保繞城高速行車安全。 加強施工期間的溫度管理，及時準確地進行各種溫度觀測，并根據觀測數據對養護措施進行相應調整。 加強施工管理，提高混凝土施工質量，避免混凝土澆筑過程振搗不密實、不均勻，出現蜂窩、麻面、空洞等缺陷。?要求由有資質的檢測單位對施工全過程進行專門的施工監控。?根據監控方的分析指導，確定梁體各節段預抬高度。?同時根據監控及檢測的具體要求預埋相關的元件或構件，并妥善保護好測量元件。?? 二、技術保證 本項目部具備有承建連續剛構橋施工成熟的施工管理經驗和工程技術人員、施工設備。同時，按要求配備有專職質安管理人員進行本工程過程中質量、安全監控管理，質量、安全保證體系完善健全。?選定的施工作業班組有施工連續剛構橋的經驗和熟悉操作技能。?設計交底和圖紙會審中一些疑問也得到解決。?現場詳細調查與地質勘探；?現場樁橛交接埋設與復測；?地材調查、室內試驗；?各種檢測儀器設備的標定，計量合格證書辦理；?各種砼、砂漿配合比的配制選定；?施工作業中所涉及的各種外部技術數據，也基本落實。 三、施工工藝技術 0#塊共334.8方，總重870.5t，墩頂部位141.6×2.6t=368.2t 墩頂以上部位重量由墩頂承擔。則每側托架承受混凝土重量為（870.5-368.2）/2=251.2t 模板自重20t，施工荷載取2kN/㎡，荷載為2×15×3.5=105KN，安全系數定為k=1.2 則0#塊每側實際壓重為（251.2+20+10.5）×1.2=338.04t 墩頂0#塊托架澆筑 四、預應力安裝 腹板豎向預應力管道在安裝過程中應嚴格保證豎直，同時注意壓漿管的安設質量；?縱向波紋管采用30cm長接管接出節段砼端面，確保下次連接的可靠性；?縱向波紋管內必須穿設PVC管，在澆注過程中經常轉動PVC管，防止進漿凝固堵死，澆注完成后及時拔出膠管，周轉使用；?嚴禁破壞波紋管，若發現孔洞應及時用海綿和粘膠帶包纏；?當橫向管道與豎向管道沖突時，可適當移動豎向波紋管距離以保證橫向管道的位置；?除橫向束和豎向預應力筋采用先穿以外，縱向預應力束盡量采取后穿施工；?加工足夠數量的U型卡，將管道定位牢固，防止在砼澆注過程中移位、變形，保證穿束的質量和速度；?豎向管道壓漿管采用透明鋼絲管預埋，澆注前在壓漿管內插入一根12mm鋼筋以保證管道暢通；?節段砼澆注前，對管道質量進行一次全面檢查，發現問題及時改正和補救。 五、支架預壓 0-60%-80%-100%-120%堆載土袋分級加載 預壓荷載：?1.2*（7.718*26+1.5*8.5）=411kN/m；在堆載區布置沉降監測點，取跨中、1/4跨、支座斷面處布點，每個斷面各布置5個監測點；全部荷載施加完畢后，每間隔24h觀測一次，記錄各測點標高；當支架各測點最初24h的沉降量平均值小于1mm或者各測點最初72h的沉降量平均值小于5mm，即為趨于穩定，沉降穩定48小時且總預壓時間不小于7天后，經監理工程師同意后卸載，完成卸載6h后，要再次復測各控制點標高。 六、支架拆除 拆架時一定要先拆箱梁翼板后底板或先外伸梁后主梁，并必須從跨中對稱往兩邊拆?支架拆除宜分兩階段進行，先從跨中對稱往兩端松一次支架，再對稱從跨中往兩端拆?整個拆架過程中必須有技術人員跟班指揮與檢查，以防拆架產生過大的的瞬時荷載引起不應有的施工裂縫，?多跨連續梁應同時從跨中對稱拆架 上一篇: 各類滿堂支架設計在橋梁中的應用 下一篇: 橋梁工程 基本知識
