預制蓋梁屬于預制結構部品，在預制加工廠制作出來運送至施工現場連接拼裝。
- 預制蓋梁連接過程
鋼筋綁扎
合模澆筑
蓋梁預制完成
蓋梁成品
蓋梁運輸至施工現場
預制安裝雙螺套
半幅預制蓋梁吊裝
場吊裝1.jpg "預制蓋梁間整體連接使用雙螺套又快又準！插圖6")
半幅預制蓋梁就位
整體預制蓋梁就位
使用雙螺套連接鋼筋
使用雙螺套連接完成
二次澆筑
2019年云南日報報道，云南綠色鋼城暨云南玉溪玉昆鋼鐵集團有限公司產能置換升級改造項目在峨山彝族自治縣大化產業園區啟動。按照規劃，到2023年，大化產業園區將建設成為集鋼材生產、加工、交易、配送、金屬材料研發、配套商業等為一體的“云南玉溪綠色鋼鐵城”。
施工現場圖
玉昆鋼鐵產能置換升級改造項目總投資212億元。項目建成后，將形成年煉鐵456萬噸、煉鋼515萬噸的現代化花園式企業。預計實現年產值360億元，年利稅10億元以上，實現就業1.2萬人以上，將極大地帶動物流運輸、餐飲住宿、商業地產、農產品生產、鋼鐵配套等行業迅速發展，為當?shù)厝罕娞峁┐罅縿?chuàng)業就業機會和增收致富渠道。
工廠外觀
如今，項目已經進行到2023年。隨著新型建筑工業化發展，響應可持續發展政策，為加快項目進度，盡早完工，讓工廠投入使用，項目上決定應用預制裝配式建設方法。
為什么選擇預制裝配式建設方法？
- 預制構件是提前在工廠中制作出來，批量化、標準化，具有高質性；
- 現場拼裝快，節約時間，縮短工期；
- 工廠化制作預制構件，節約資源，避免浪費，建筑垃圾易回收，節能，屬于綠色施工
- 減少施工現場工人，地面化作業，降低風險。
云南玉溪玉昆鋼鐵集團有限公司產能置換升級改造項目中，正是使用了預制裝配式建設方法。而預制構件的連接則采用了WL雙螺套鋼筋連接技術，這項技術能夠完成預制構件的整體連接，也能夠解決上下鋼筋偏差過大問題。此次WL雙螺套鋼筋連接技術應用于預制柱連接，共103個柱子，每個柱子上40個雙螺套(型號28規格32，25的8個)。
上部預制梁和預制柱連接
上部雙螺套連接位置
下部雙螺套連接位置
雙螺套連接細節

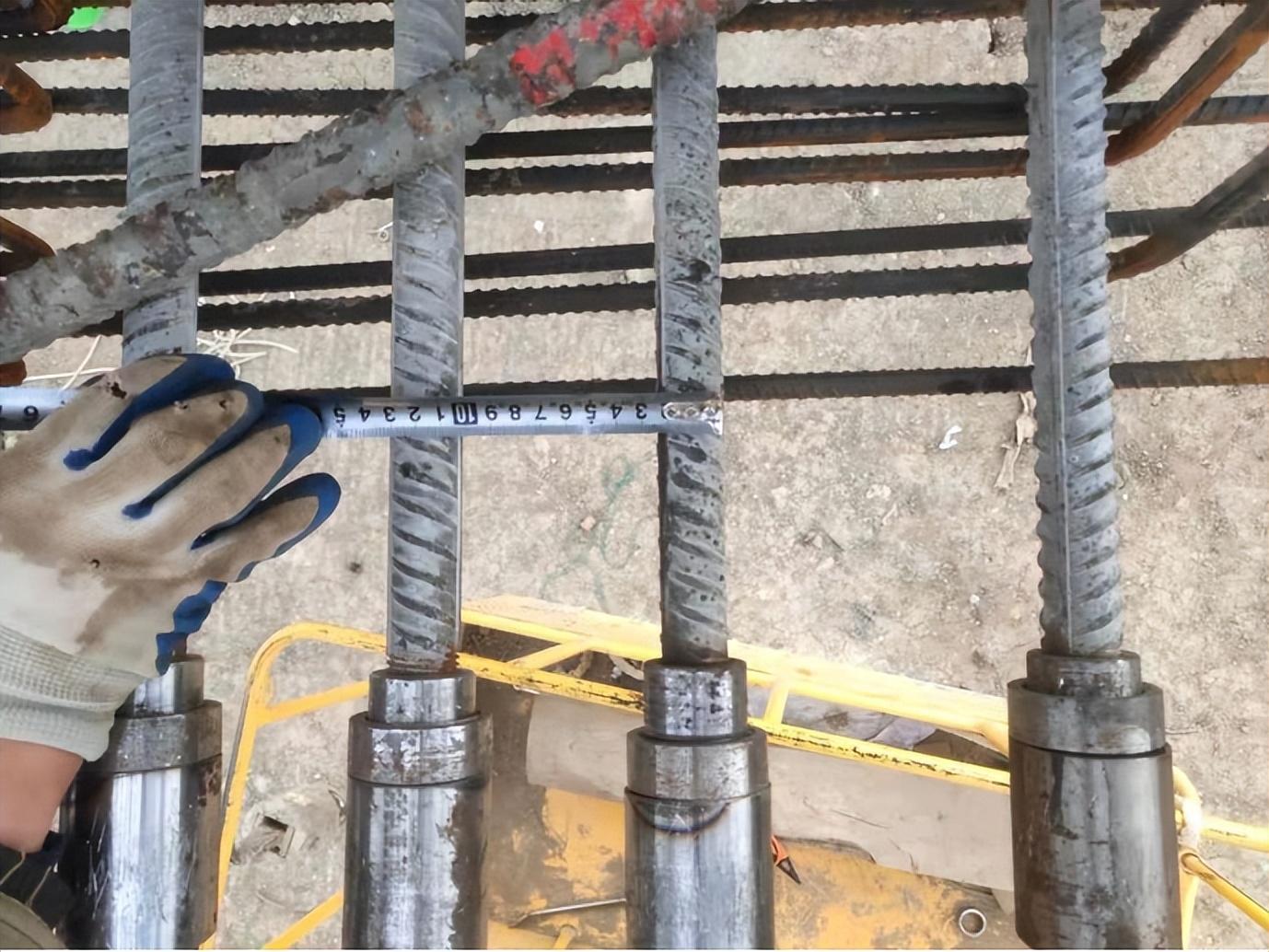

當上下鋼筋偏差過大時，使用WL雙螺套鋼筋連接技術能夠?qū)崿F(xiàn)連接。
選擇WL雙螺套鋼筋連接技術具有怎樣的優勢？
- 實現預制構件整體連接，從一根一根連變成一品一品連；
- 解決螺紋不共線問題；
- 操作簡單易上手，使用扳手即可完成連接；
- 連接單根鋼筋只需20秒，大幅縮短工期
- 屬于機械連接，符合《鋼筋機械連接技術規程》JGJ 107-2016 中 500MPa 級 I 級接頭的規定，強度大；
- 無需用電，沒有明火，保護環境，符合綠色建筑，屬于綠色施工。
產能置換升級改造項目運用預制裝配式建設方式并采用WL雙螺套鋼筋連接技術，能夠縮短項目整體工期，早日實現年產值360億元，年利稅10億元以上，就業1.2萬人以上的目標。
]]>隨著人們出行頻次增長，剛結束的“五一”小長假各地游客激增。地圖上的路段顯示甚至是深紅色，路面行車擁堵，去旅游景點的路上轎車排起長龍。
在這種長路段堵車的情況下，交通需求提高，乘坐地鐵更加方便快捷，成為了人們出行的選擇。給沒有地鐵的城市建設地鐵站，給已經擁有地鐵的城市增加地鐵線路變得尤為重要。就像沈陽市剛開通不久的9號線，為人們的出行增添了不少便利。
但地鐵站的建設并不容易，傳統地鐵站的建設速度和效率往往無法滿足需求。那么地鐵站的建設為什么不能采用裝配式的建設方法呢？建筑工業化在持續發展，鋼筋模塊化施工工藝也在不斷完善，裝配式建筑迅速發展起來，如今裝配式建筑的應用日漸廣泛，對民建、橋梁、核電等的建設施工益處良多，皆已投入使用。
橋梁建設應用裝配式建設方法
預制橋梁蓋梁間連接（紹興城市快速路）
核電廠建設應用裝配式建設方法
多層鋼筋網片墻整體連接安裝（核電）
裝配式建設方法的優點
?
1.裝配式建設方法具有高效性
采用裝配式建設方法可以在工廠環境下進行鋼筋部品預制，避免了現場施工的不確定性和延誤。其次，模塊化部品的生產過程可以實現標準化和批量化，提高了施工效率。
2.裝配式建設方法能夠提高一定的安全性
裝配式建設方法利用先進的技術和工藝，可以實現施工的精確控制和質量保證，減少了人為誤差和施工事故的發生。
3.裝配式建設方法能夠降低整體成本
裝配式建造采用標準化的構件和工藝，可以實現材料和資源的優化利用，減少了浪費。同時，裝配式施工的高效性和工期縮短，降低了人力和機械設備的使用成本。
4.裝配式建設方法可以有效做到環境保護
裝配式建筑部品在工廠內制作完成，降低了聲音污染、提高廢物回收率、減少光污染，符合綠色建筑理念。
5.裝配式建筑方法能夠加快經濟效益轉化
裝配式建設方法可以大幅縮短項目的整體工期，實現建筑的早日使用，提前經濟效益的轉化。
裝配式地鐵站如果采用模塊化建設方法，相當于猛虎添翼，通過預制部品的生產和現場快速組裝完成建設，裝配式地鐵站的出現能夠為城市交通系統的發展帶來更多的可能性。每座標準裝配式車站可節省工期4至6個月，施工效率更高效。一座標準裝配式車站可節省鋼材約800噸、木材800立方米，施工廢棄量減少50%，碳排放量減少約4158噸，減排20%，施工現場更“綠色”大大縮短施工周期，加快工程進度。
然而，裝配式地鐵站的建設也面臨一些挑戰。一條全新的完整的地鐵線要歷時數年才能完成建設，現下人們出行屬于高峰期，短時間內建出一條地鐵線無法實現，可以選擇對現有地鐵線路的改造和擴建，但需要充分考慮裝配式結構與既有結構的協調性和兼容性。
此外，裝配式地鐵站的設計和施工需要綜合考慮地鐵站的功能、安全性、舒適性和美觀性等因素，確保建筑的整體性和可持續發展。預制構件的連接也出現問題，傳統的鋼筋機械連接技術像直螺紋連接方法做不到部品的整體連接，WL雙螺套鋼筋連接技術在此時發揮了重要作用。這種鋼筋連接技術可以滿足地鐵站結構的要求。
隧道內襯雙層鋼筋網片使用雙螺套連接
- 能夠?qū)崿F(xiàn)裝配式結構整體連接；
- 解決螺紋不共線問題；
- 效率高，單根鋼筋連接只需20秒；
- 操作簡單，使用力矩扳手即可完成連接，不需要工人培訓；
- 符合綠色建筑理念，無明火操作；
- 屬于鋼筋機械連接方法，強度高，符合行業標準《鋼筋機械連接技術規程》JGJ 107-2016中500MPa級I級接頭的規定。

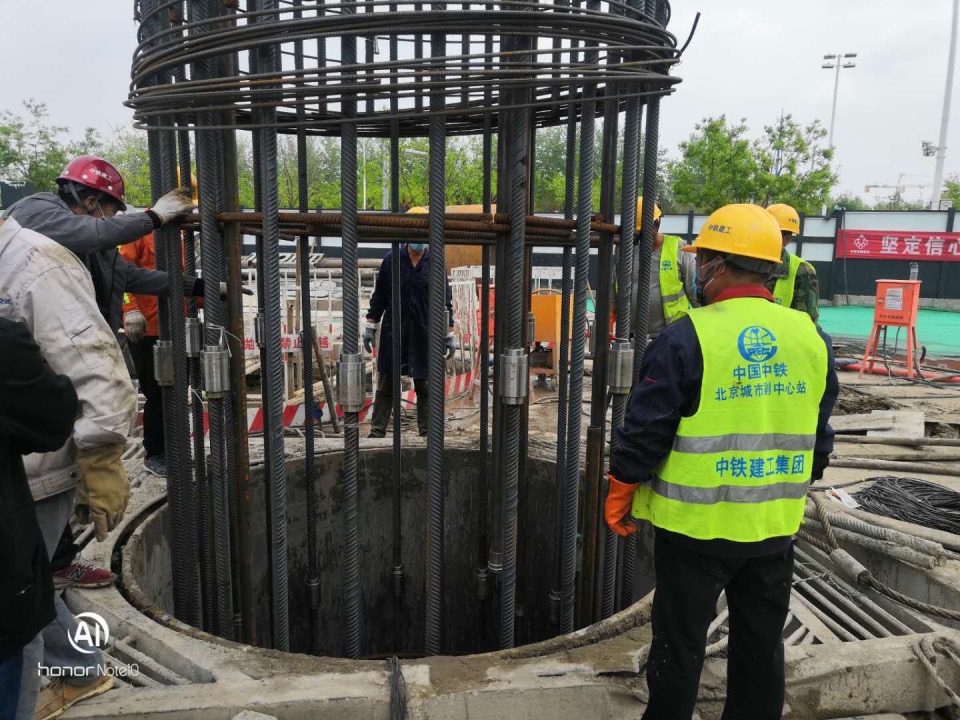

雙螺套應用于超長鋼筋籠整體連接
綜上所述，裝配式地鐵站以其縮短工期、提高效率和降低整體成本的優勢可以成為地鐵站建設中的重要選擇。同時，如果能夠應用WL雙螺套連接技術，在裝配式地鐵建設施工中將進一步提升鋼筋連接質量和效率。為未來能夠有更多的城市建設地鐵站，建設更多的地鐵線路，提供了合適的建設方法和理念，為人民和城市建設謀得更多的便利。
]]>

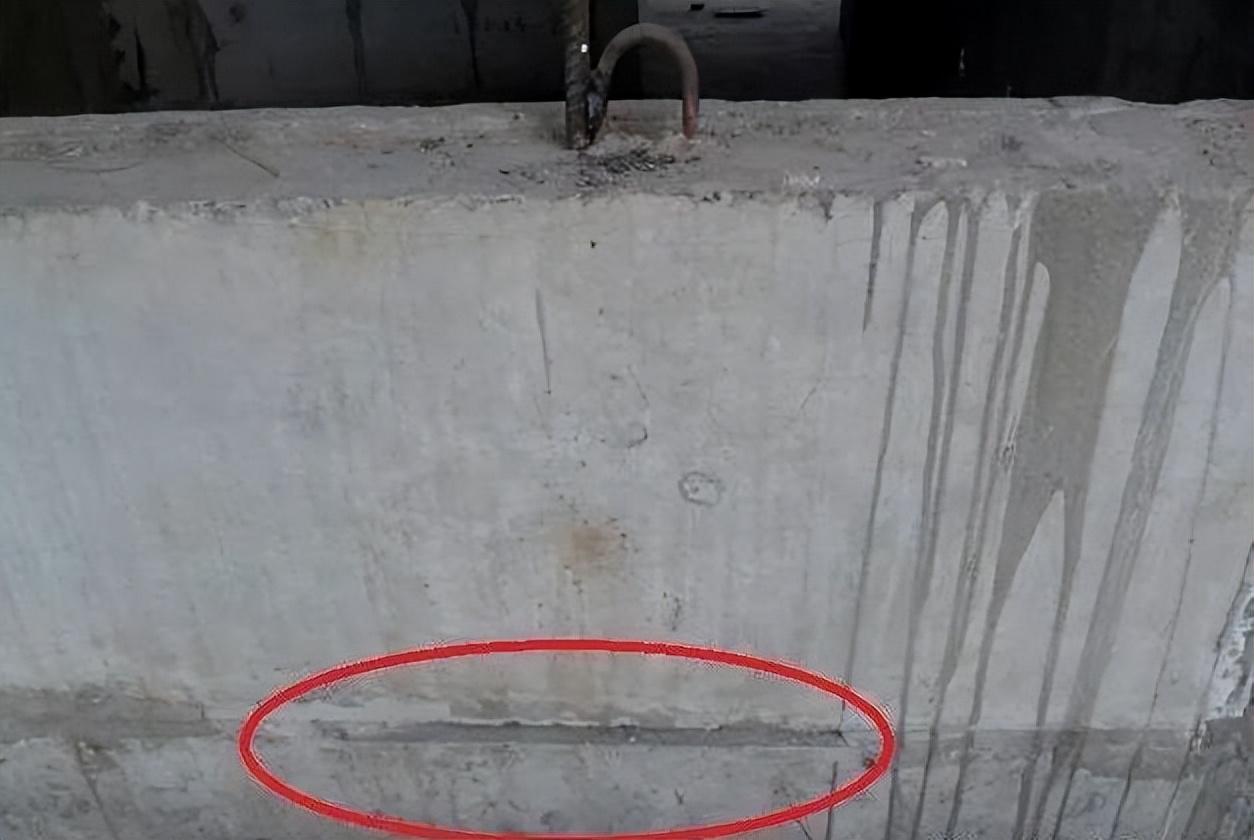

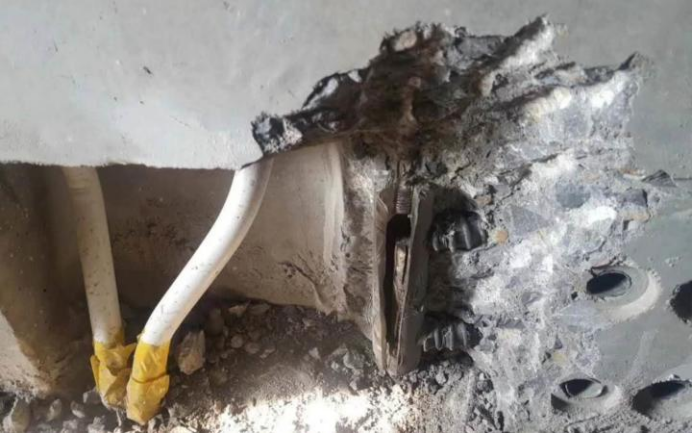

（灌漿質量不達標）
一、使用灌漿套筒連接的痛點和難點：
1、接頭用高強灌漿料對接頭質量影響很大，不合格情況時有發生；
2、灌漿套筒受原材料、生產工藝影響，目前大規格接頭不合格情況時有發生；
3、
1）灌漿料儲運對溫濕度有一定要求；
2）灌漿料攪拌水灰比要嚴格控制；
3）灌漿應避免雨天、潮濕氣候施工；
4）施工、試驗人員應進行專業培訓，國內目前重點工程已有專業施工隊伍，但該模式不適合海外工程；
4、灌漿接頭的質量核心是灌漿質量控制與檢驗，目前接頭質量檢驗尚無有效、簡易可行的辦法
5、根據標準規定灌漿接頭內灌漿料凝固強化前，24小時內連接鋼筋不得擾動，一旦擾動，接頭連接將失效。灌漿料需要數個小時來進行檢驗，灌漿接頭強度檢驗需要28天，目前對灌漿接頭質量（灌漿質量）的判定，是目前行業的一大未解難題！
（預制構件灌漿質量不達標）
隨著我國建筑業的快速發展，鋼筋機械連接技術也日趨成熟，近年來國內已經開發出適合不同領域、連接工況需求的且具有自主知識產權的鋼筋機械連接新技術，由北京五隆興科技發展有限公司開發的“?雙螺套?接頭”就是其中之一。

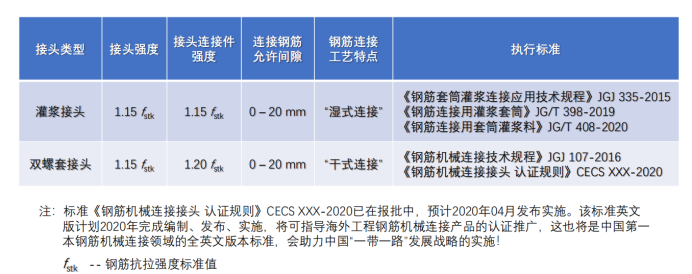

（雙螺套接頭和灌漿接頭連接性能對比）
二、雙螺套可以解決哪些問題：
1、WL雙螺套鋼筋連接接頭性能滿足現行行業標準《鋼筋機械連接技術規程》JGJ107的要求。雙螺套接頭除適用于行業標準JGJ107外，應用于預制裝配式結構的鋼筋機械連接，也適用于協會標準《鋼筋機械連接裝配式混凝土結構技術規程》CECS444-2016中對機械接頭的規定。
2、相對于目前套筒灌漿連接而言，該接頭處需要注入液狀漿料，硬化后完成連接。雙螺套接頭則不然，接頭連接完全是機械連接，不需要灌漿，即在“干式”狀態下完成連接。
3、
1）使用雙螺套連接施工不用電，風雨無阻，可全天施工。安裝無污染符合相應的環保要求，無明火操作。
2）鋼筋連接作業面無需其機具設備，僅需連接扳手，連接完成后即可承力。
3）雙螺套易連接操作簡單且便捷，強度大，施工速度快，力學性能好。五隆興還提供后期負責施工現場技術培訓以及設備維修服務。
3、在現場連接強度檢驗方面，雙螺套鋼筋連接無攪動問題，連接件現場抽檢檢驗數十分鐘即可完成，雙螺套的接頭外觀檢驗易于識別，接頭強度檢驗1-2小時即可完成。

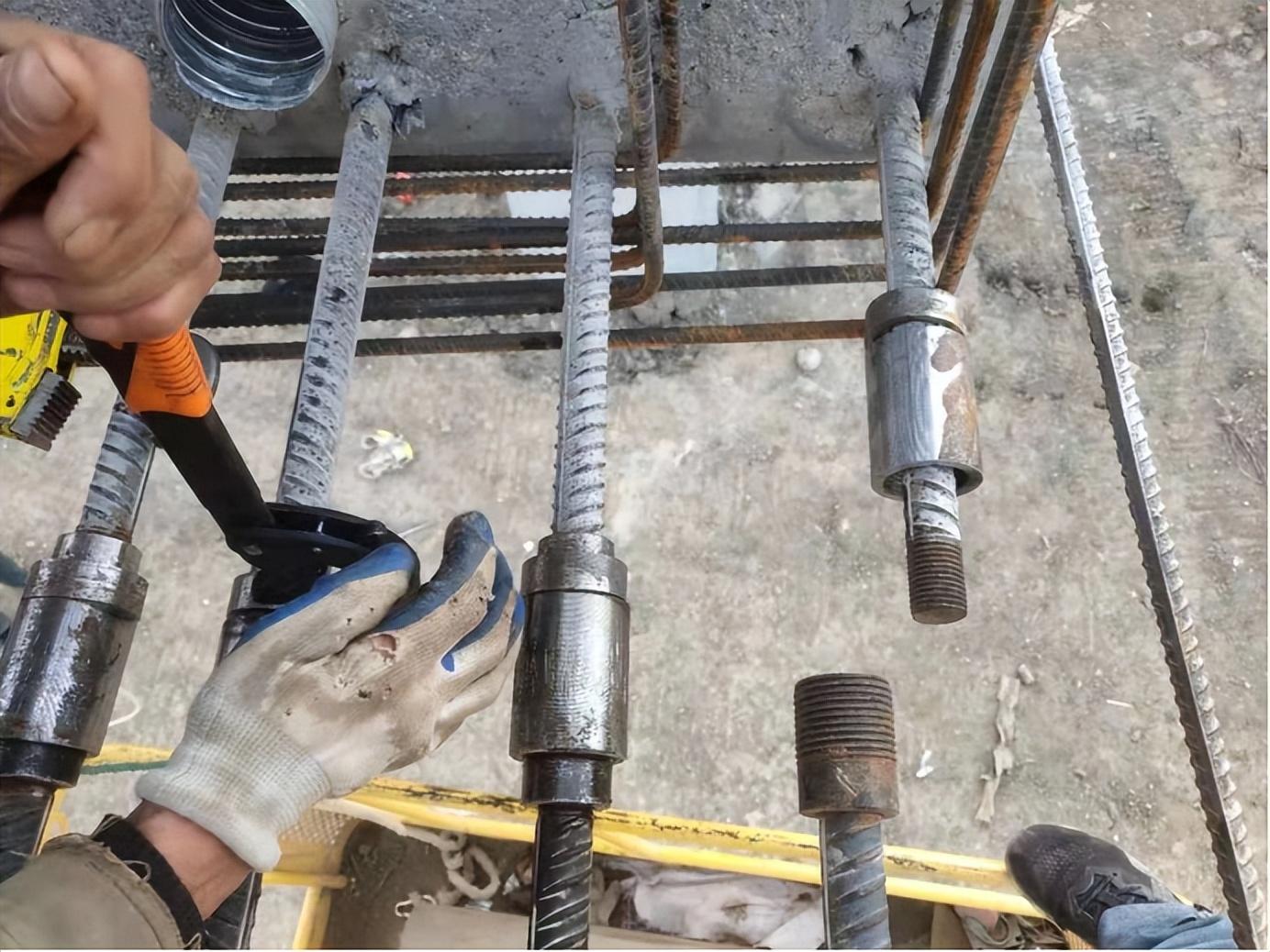

（雙螺套僅使用扳手進行連接）
（雙螺套僅使用扳手進行連接）
（雙螺套連接豎向有偏差鋼筋，連接前）
（雙螺套連接豎向有偏差鋼筋，連接后）
三、總結
WL雙螺套鋼筋連接技術是由北京五隆興科技發展有限公司研發的新一代鋼筋機械連接技術。雙螺套鋼筋連接接頭的設計、施工，主要應依據行業標準《鋼筋機械連接技術規程》JGJ107-2016 中500MPa 級 I 級接頭的規定。它可以用于建筑部品（建筑構件）及鋼筋部品（鋼筋籠、鋼筋網片等）的整體連接。它大大提高鋼筋工程施工速度，將傳統大量需要現場完成的鋼筋定位、綁扎等人工作業，改變?yōu)榭稍凇颁摻罴庸づ渌椭行摹蓖瓿傻匿摻顧C械化、自動化、智能化加工，鋼筋部品的機械預制成型及施工現場的整體安裝連接。它將徹底改變鋼筋工程的施工狀態，是鋼筋工程工業化中的核心技術。
]]>雙螺套鋼筋接頭的設計、施工主要應用依據行業標準《鋼筋機械連接技術規程》JGJ107-2016中500MPa級?I 級接頭的規定。
雙螺套接頭應用滿足規程要求，規程內容具體如下：
4接頭應用
4.0.1接頭等級的選用應符合下列規定:
1混凝土結構中要求充分發揮鋼筋強度或?qū)ρ有砸蟾叩牟课粦x用II級或I級接頭;當在同一連接區段內鋼筋接頭面積百分率為100%時，應選用I級接頭。
2混凝土結構中鋼筋應力較高但對延性要求不高的部位可選用III級接頭。
4.02連接件的混凝保護層厚度宜符合現行國家標準《混凝土結構設計規范》GB 50010 中的規定，且不應小于075 倍鋼筋最小保護層厚度和15mm 的較大值。必要時可對連接件采取防銹措施。
4.03結構構件中縱向受力鋼筋的接頭宜相互錯開。鋼筋機械連接的連接區段長度應按 35d 計算，當直徑不同的鋼筋連接時按直徑較小的鋼筋計算。位于同一連接區段內的鋼筋機械連接接頭的面積百分率應符合下列規定:
1接頭宜設置在結構構件受拉鋼筋應力較小部位，高應力部位設置接頭時，同一連接區段內I級接頭的接頭面積百分率不應大于 25%，II級接頭的接頭面積百分率不應大于 50%。I級接頭的接頭面積百分率除本條第 2款和第4款所列情況外可不受限制。
2接頭宜避開有抗震設防要求的框架的梁端、柱端箍筋加密區;當無法避開時，應采用II級接頭或I級接頭，且接頭面積百分率不應大于50%。
3受拉鋼筋應力較小部位或縱向受壓鋼筋，接頭面積百分率可不受限制。
4對直接承受重復荷載的結構構件，接頭面積百分率不應大于50%
4.0.4 對直接承受重復荷載的結構，接頭應選用包含有疲勞性能的型式檢驗報告的認證產品。
雙螺套接頭可達I級接頭強度，可在同一截面進行連接，鋼筋無需錯開。
項目簡介
解決方案

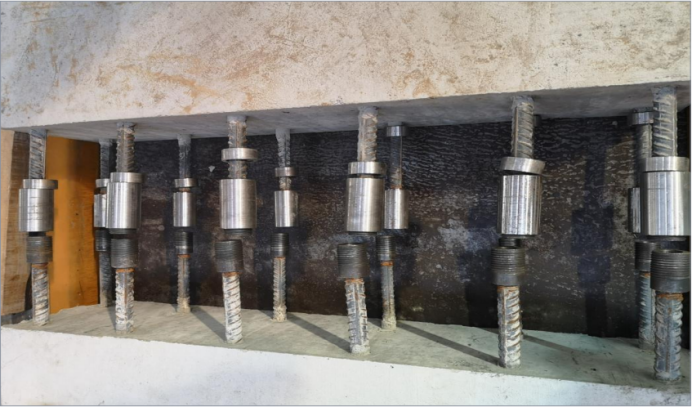

連接前
鋼筋連接時，出現鋼筋部品因兩端鋼筋間隙過大，一般的鋼筋套筒無法連接的問題

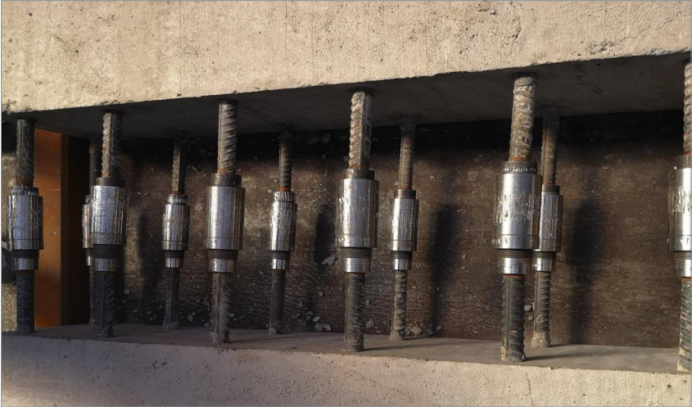

連接后
WL雙螺套鋼筋連接技術可解決建筑工業化施工中的部品鋼筋連接問題。
]]>
建筑工業化在房屋建筑領域鋼筋混凝土結構的表現形式主要以預制裝配式結構體系為主，這一體系是沿用了美國、日本的技術體系，包括其中的“套筒灌漿接頭”是該體系中鋼筋連接的主要方式。套筒灌漿鋼筋連接技術在國外已有幾十年的應用歷史，技術也十分成熟。國內這些年在灌漿套筒的材料、制造工藝、半灌漿套筒中的機械連接端鋼筋螺紋成型工藝等方面都有了許多創新，但并未改變其灌漿連接基本的工藝、原理。
近年來，隨著國內預制裝配式建筑發展蜂擁而上，灌漿套筒的供應商產品及服務質量參差不齊，加之預制構件廠、施工現場作業人員的素質偏低，專業化作業技術培訓不到位等多種因素影響，致使部分項目出現了套筒灌漿不密實的嚴重質量事故。由于套筒灌漿接頭的施工需要經歷鋼筋加工制作、套筒在預制構件中定位安裝、構件澆筑成型，預制構件制品的儲運及預制構件的現場安裝、接頭及構件現場灌漿并直至灌漿料硬化等多達十幾道工序，任何一道工序如果未嚴格按照操作要求進行，都可能造成最終連接質量不合格。一旦套筒灌漿連接完成，目前還沒有一種簡單有效的可以判斷接頭連接質量是否合格手段。這些情況應該也是發展中必然會遇到的問題，有待于行業的自律、產業向?qū)I(yè)化方向的不斷發展成熟。
圖一 預制構件吊裝
圖二 預制構件預拼裝

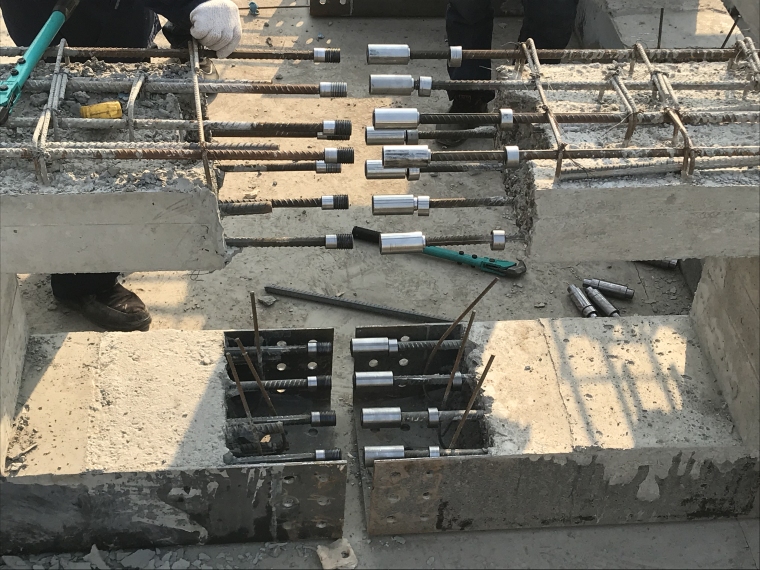

圖三 預制構件連接
圖四 預制構件連接組裝
圖五
圖六 二層預制構件拼裝
]]>
PC建筑 鋼筋混凝土 豎向主筋 的雙螺套鋼筋連接方案
連接方案1
連接方案2（與灌漿接頭連接方式基本一致）
- 鋼筋規格：16 mm? ? ?接頭長度：75 mm
- 接頭外徑：34 mm? ? ?砼孔內徑：45-50 mm
- 內螺套L1: 16 mm? ? ? 內螺套L2：39 mm? ? ? 外螺套L3：62 mm

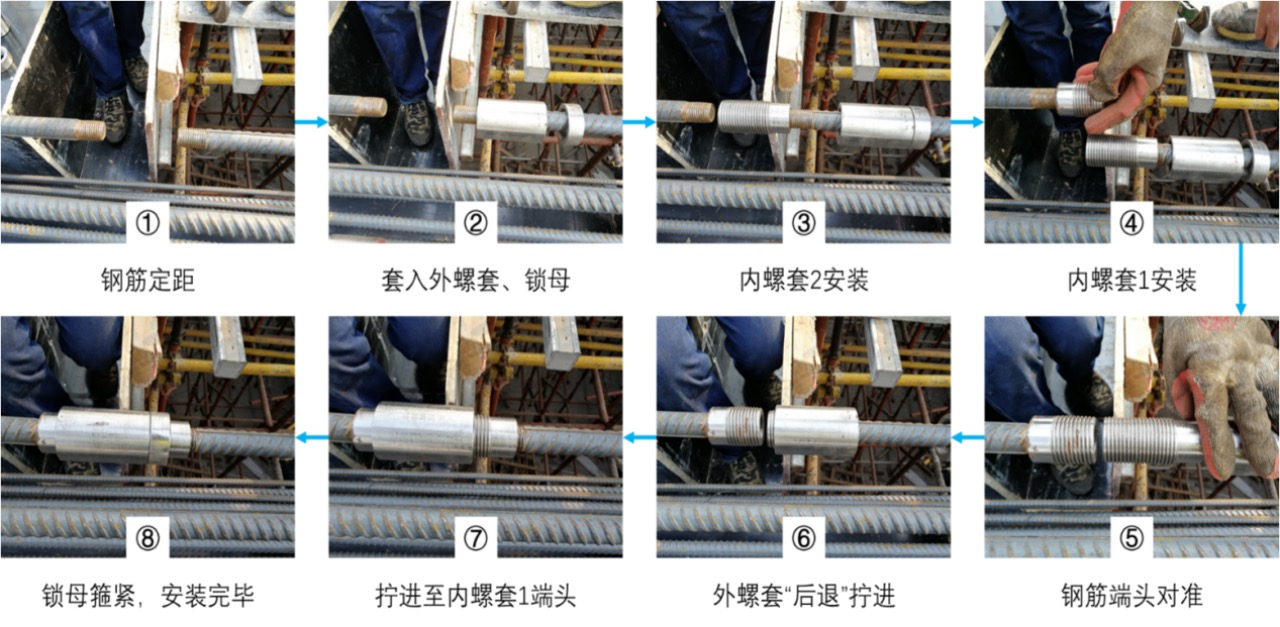

連接步驟：1.就位 2.連接 3.密封 4.灌漿
連接方案3
]]>
- 剪力墻板安裝前清理墻板安裝部位，去除下部內螺套外側保護塞；
- 預制剪力墻板與下部構件表面間預留 250-300mm（按設計要求）間隙，板吊裝就位；
- 板連接面各處鋼筋連接雙螺套接頭就位（見圖 1）；
- 后澆帶處支護模板并澆筑混凝土；
- 混凝土強度達到拆模強度后拆除模板，至此，構件的安裝連接完成。
剪力墻板安裝、連接步驟 2：（后注灌漿料）
- 剪力墻板安裝前清理墻板安裝部位，去除下部內螺套外側保護塞；
- 預制剪力墻板與下部構件表面間預留 20 mm（按設計要求）間隙，板吊裝就位；
- 板連接面各處鋼筋連接雙螺套接頭就位（見圖 1），鎖緊連接鎖母；
- 后澆帶處灌注灌漿料；
- 灌漿料強度達到強度后可拆除墻板支撐，構件的安裝連接完成。
]]>
越東路智慧快速路于2018年10月動工開建，北起杭甬高速紹興收費站，沿三江路至越東路，再由北往南沿越東路、二環東路，再南延至紹諸高速平水收費站，道路全長20余公里，主線按城市快速路標準設計，將串聯起越城區主城區、袍江開發區、濱海新城三大城市組團，連接杭甬高速和紹諸高速，建成后既方便市民出行，又帶動片區快速發展。
雙螺套接頭經典案例
雙螺套接頭
采用雙螺套接頭連接完成后中部兩根鋼筋不對頂，距離為88mm，鋼筋下料時總長度要扣除，鋼筋下料尺寸精度應控制在±10 mm以內。
雙螺套接頭已完成

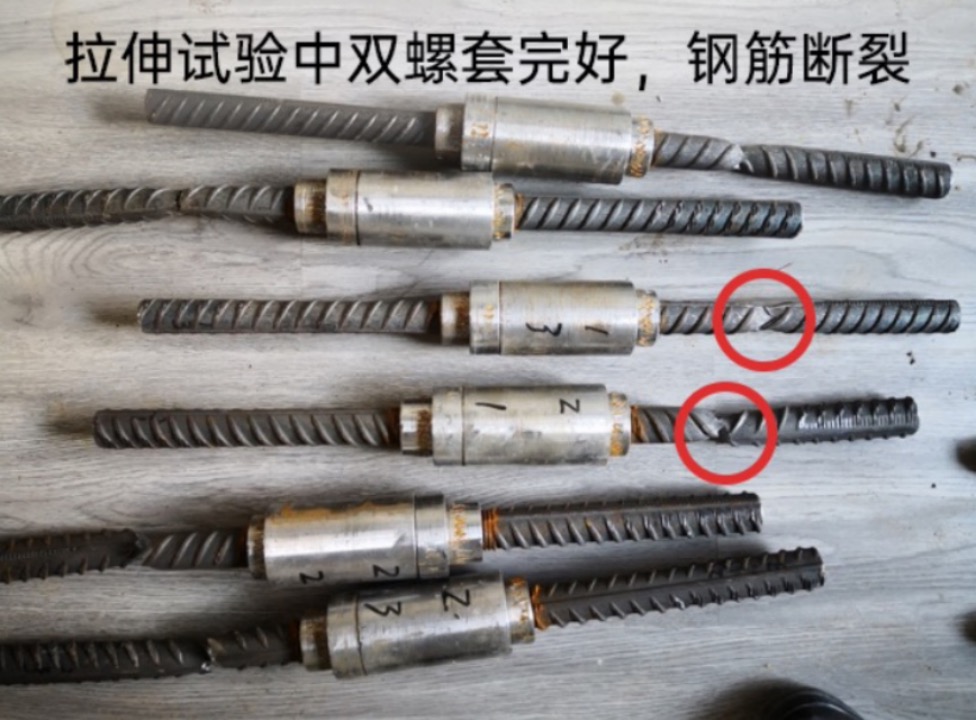

500MPa級1級接頭型式檢驗；
200萬次疲勞檢驗；

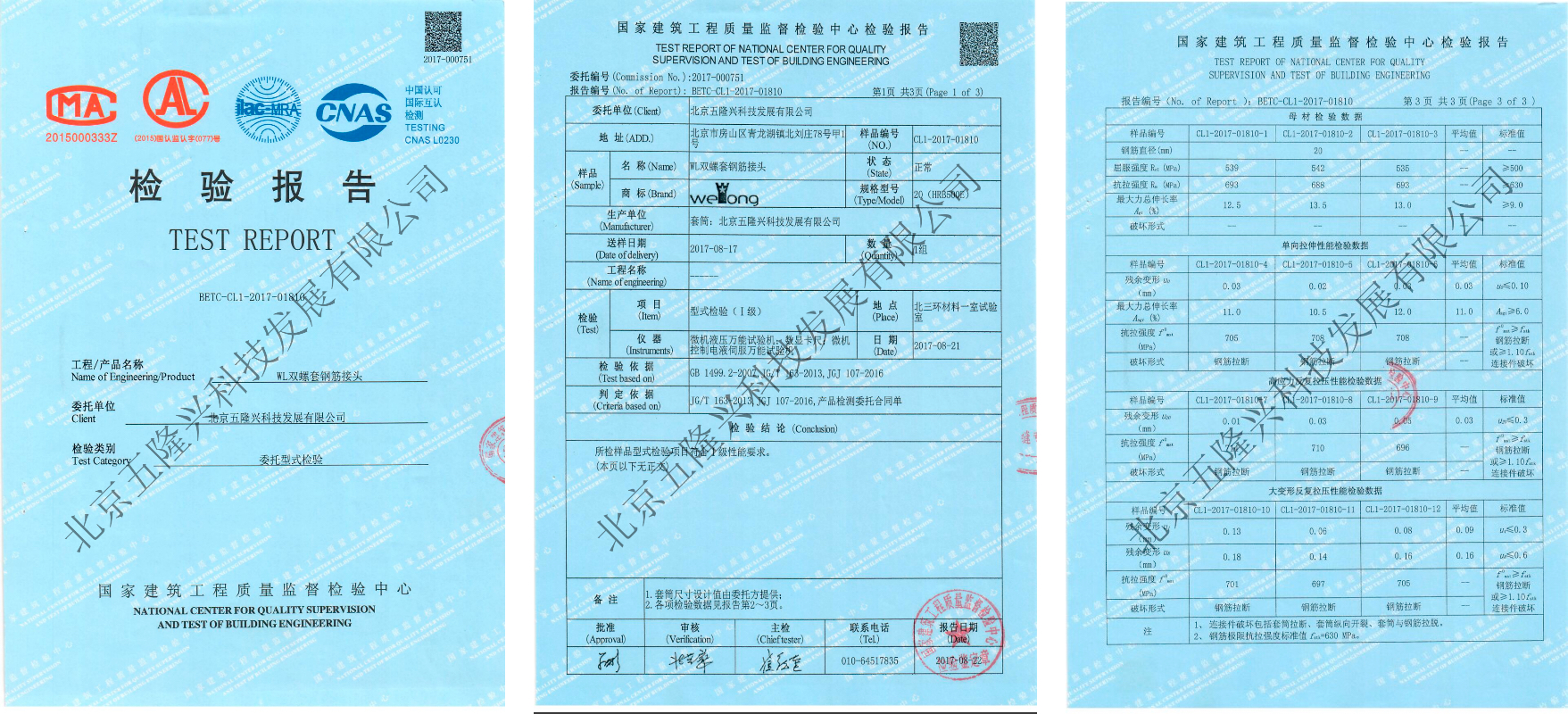

中國檢驗檢測認證聯盟《鋼筋機械連接接頭產品認證》。
專家評審
]]>
