亚洲综合AV在线在线播放 ,caoporn成人免费公开 http://lyzts.cn 五隆興雙螺套_鋼筋部品化施工_鋼筋模塊化施工_核電工程 Fri, 19 Jul 2024 01:23:23 +0000 zh-CN hourly 1 https://wordpress.org/?v=6.4.5 http://lyzts.cn/wp-content/uploads/2021/03/cropped-LOGO-32x32.jpg 鋼筋部品連接-五隆興科技發展有限公司 http://lyzts.cn 32 32 弧形鋼筋部品的連接,解決美學建筑背后的心酸難題! http://lyzts.cn/archives/4664 Thu, 04 Jan 2024 02:16:57 +0000 http://lyzts.cn/?p=4664 弧形鋼筋部品的連接,解決美學建筑背后的心酸難題!插圖

飛速變化時代下,對建筑行業提出新需求。

隨著社會的不斷發展,人們審美觀念的不斷提升,對建筑的要求也逐漸提高。從原本追求建筑設計的實用與功能,逐漸轉變追求美感、富有設計性的建筑?,F(xiàn)代社會的建筑已經是集多種功能為一身的復合名詞,它既有建筑層面的含義,又對規劃與設計產生了重要的影響,更加重要的是,它已融入到了城市的日常生活與情感中去,成為推介一座城市的重要名片。

美感建筑下,創新機械連接方式因勢而生。

建筑行業需不斷革新,來順應多變的市場與國家提出的環保要求,為實現企業良性可持續發展,以設計及施工方為代表的建筑工作者不斷探尋新工藝、新技術,弧形鋼筋部品連接的出現,為建筑設計提供了新思路。

“直”套筒連接“彎”鋼筋,攻克建筑技術難點

美學建筑的設計會應用大量弧形鋼筋,而弧形鋼筋在規避傳統、不環保的連接方法后,如何連接?

傳統焊接方式連接弧形鋼筋雖然效果良好,但連接質量不穩定,焊工水平無法統一,不符合當今綠色建筑的要求,因此需要一種更加環保和高效的機械連接方法——WL雙螺套鋼筋連接。

弧形鋼筋部品的連接,解決美學建筑背后的心酸難題!插圖1

單根弧形鋼筋連接

當施工工藝有所轉變,應用預制弧形鋼筋部品時,成束的鋼筋又如何攻克整體連接難題?

WL雙螺套鋼筋機械連接作為解決“部品化”鋼筋連接的創新技術,連接質量穩定,符合《鋼筋機械連接技術規程》JGJ 107-2016中 500MPa 級 I 級接頭規定,無明火不用電,節能環保,由于自身足夠的徑向及軸向允差能力,為弧形鋼筋部品的連接提供了新的技術解決方案。

弧形鋼筋部品整體連接試驗

這種連接方法不僅在技術上取得了突破,更在實際應用中展現出其獨特的優勢。連接即受力的特點能夠提高吊車使用率;便捷的連接過程減少工人高空作業時間;連接快速,縮短工期,能夠早日實現經濟效益轉化。

弧形鋼筋及部品應用

弧形鋼筋部品的連接,解決美學建筑背后的心酸難題!插圖2

弧形鋼筋

弧形鋼筋部品的連接,解決美學建筑背后的心酸難題!插圖3

弧形鋼筋

弧形鋼筋部品的連接,解決美學建筑背后的心酸難題!插圖4

弧形鋼筋部品—隧道內襯鋼筋網片整體連接

WL雙螺套鋼筋機械連接既能連接單根弧形鋼筋,也能整體連接預制弧形鋼筋部品,擁有了技術保障,美學元素才能有效應用。這不只是技術上的進步,更是建筑領域對美學的不懈追求,賦予建筑特殊的造型和空間感,讓人深刻體會這場技術與美學的視覺盛宴。

]]>
廣東佛山高層林立,核心樁設計采用全新解決方案 http://lyzts.cn/archives/4573 http://lyzts.cn/archives/4573#respond Fri, 11 Aug 2023 08:27:38 +0000 http://lyzts.cn/?p=4573 佛山市,廣東省轄地級市、特大城市,堅定“四個自信”,是國務院確定的中國重要的制造業基地、珠三角地區西翼經貿中心和綜合交通樞紐,經濟發達之地,高層建設繁多。

廣東佛山高層林立,核心樁設計采用全新解決方案插圖佛山德國港 258米
廣東佛山高層林立,核心樁設計采用全新解決方案插圖1佛山保利中心 248米
廣東佛山高層林立,核心樁設計采用全新解決方案插圖2羅浮宮國際家居總部大廈 236米

這些建筑工程施工數年建設完成,投資大,回報高。佛州市正在建設的國際金融中心,曾經歷過停工,于2021年12月正式復工。這座大廈計劃建設高達318米,屬于高層建筑,不過相當巨大的難關在于它的核心樁 。

核心樁的重要性和建設難度自不必多說,但現如今鋼筋工程工業化的時代正式開啟,建筑工業化大勢所趨,具有更快的施工速度,并伴隨著高精度以及高質量。因此,核心樁的設計和施工終于可以稍微得以簡化。

但如何簡化?答案,鋼筋部品化施工。

廣東佛山高層林立,核心樁設計采用全新解決方案插圖3鋼筋部品

預制鋼筋部品一般在工廠提前制作出來,再運送至施工現場進行安裝連接。提前制作,減少施工周期;整體連接,簡化連接步驟,并且在鋼筋部品連接時采用WL雙螺套鋼筋連接技術,整體連接不再是難題,可以說事半功倍。

  • 核心樁鋼筋籠模型

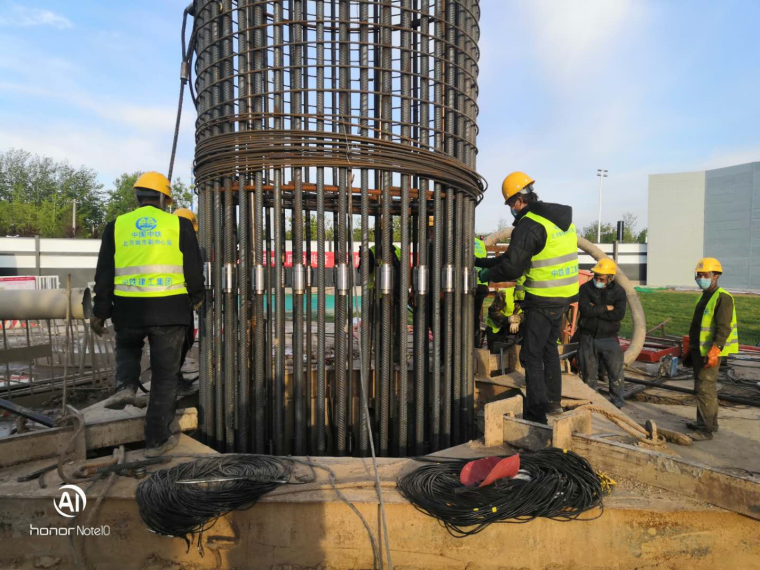

廣東佛山高層林立,核心樁設計采用全新解決方案插圖4對預安裝雙螺套的鋼筋籠吊裝
廣東佛山高層林立,核心樁設計采用全新解決方案插圖5上下部鋼筋籠對接
廣東佛山高層林立,核心樁設計采用全新解決方案插圖6使用雙螺套完成鋼筋籠連接

在高層核心筒這一部分的設計中應用預制鋼筋部品,用雙螺套套筒連接,在現場連接上減少施工步驟,從而縮短施工周期,提早實現經濟轉化。

]]>
http://lyzts.cn/archives/4573/feed 0
超長鋼筋籠連接 http://lyzts.cn/archives/4169 Wed, 15 Feb 2023 01:24:29 +0000 http://lyzts.cn/?p=4169 連接過程

24米50規格HRB500級鋼筋籠第二節吊裝超長鋼筋籠連接插圖



24米接口處下部連接點完成對接超長鋼筋籠連接插圖1



48米整體連接完成超長鋼筋籠連接插圖2



48米鋼筋籠上部待連接端超長鋼筋籠連接插圖3



72.5米三節鋼筋籠整體對接完成超長鋼筋籠連接插圖4

]]>
鋼筋模塊化施工技術 http://lyzts.cn/archives/3830 Tue, 27 Sep 2022 07:17:47 +0000 http://lyzts.cn/?p=3830 鋼筋模塊化施工是指傳統施工技術的優化,交叉了土建、安裝以及調試等流程,在進行施工的同時,技術人員可以按照模塊設計的圖紙對其進行工廠化制作,將制作好的模塊運送到施工現場完成裝配隨后進行施工。

對于鋼筋模塊化施工而言,高精度彎曲設備可以保證每根鋼筋彎曲的精度,因此在鋼筋模塊化施工時,鋼筋綁扎的精度即不同構件中鋼筋間的匹配成為施工控制的重中之重。

關鍵工藝

1.高精度彎曲機

鋼筋下料采用自動切割機設備進行,根據設計圖紙要求,精確進行下料,保證每根鋼筋的長度。鋼筋彎配時,使用高精度自動彎曲機進行,確保每根鋼筋彎曲的角度,線形滿足設計圖紙要求。



2.鋼筋綁扎

在立柱及蓋梁鋼筋進行綁扎時,均制作定型胎架,鋼筋綁扎均在胎架上進行。胎架使用型鋼依據設計圖紙中立柱及蓋梁尺寸進行制作,保證胎架有足夠的剛度,在擺放鋼筋時,不會發生很大變形。

鋼筋模塊化施工技術插圖(鋼筋綁扎圖)



3.匹配模板

依據立柱尺寸制作立柱鋼筋定型模板。該模板為厚空心鋼板結構,大小略大于立柱尺寸。根據立柱鋼筋布置,在模板對應位置開孔,孔徑大小應略大于立柱主筋直徑2mm。并在孔處設置鋼環,避免空洞施工破損。在立柱鋼筋籠綁扎時,將定位模板套在鋼筋籠內,鋼筋籠上下各設置一塊,從而固定立柱主筋間距,保證立柱鋼筋綁扎精度。

鋼筋模塊化施工技術插圖1

(匹配模板圖)

現場安裝方面

裝配式鋼筋模塊化施工中,將鋼筋在加工車間預制成“鋼筋部品”,如鋼筋籠、鋼筋預制柱梁,單層或多層鋼筋網片等不同形狀,再運至施工現場進行連接作業面進行整體吊裝、連接。

WL 雙螺套鋼筋連接技術,改變了鋼筋需要一根一根的連接,變成一品一品的連,在現場只需要簡單的安裝。強度和可靠性方面,雙螺套鋼筋連接接頭能夠滿足行業標準JGJ 107-2016中500mpa級1級接頭要求。

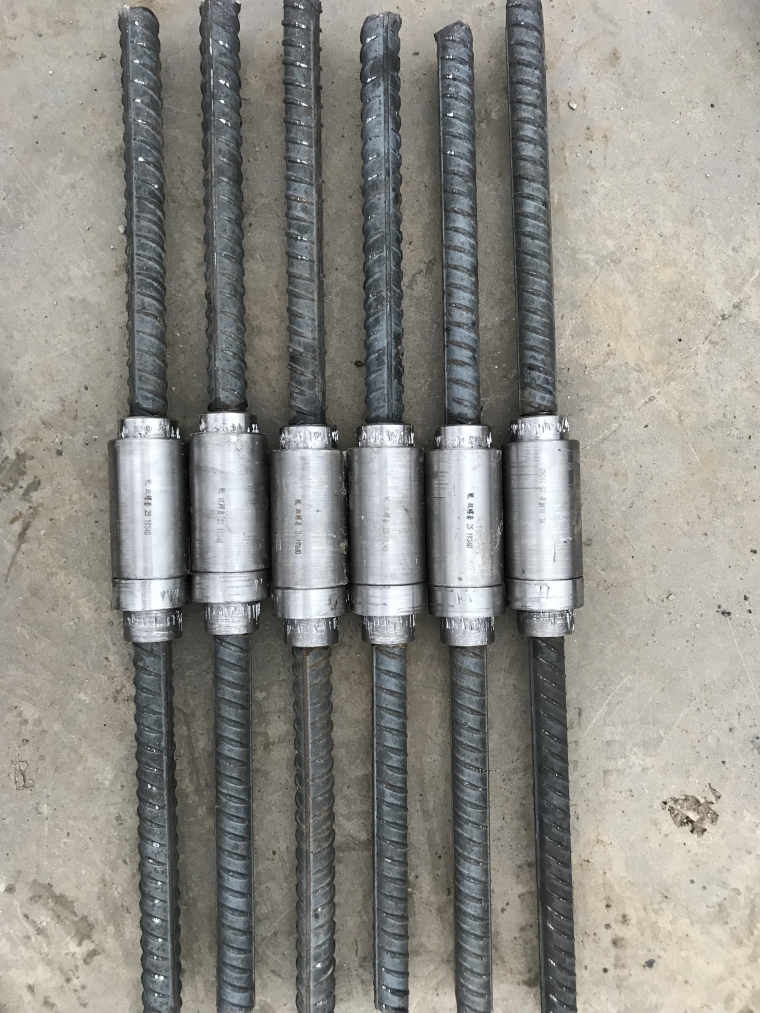

鋼筋模塊化施工技術插圖2

(雙螺套產品圖)

雙螺套套筒是一種用于建筑鋼筋機械連接新技術。應用場景廣泛,特別是在裝配式建筑領域的結構部品與鋼筋部品連接時(單根或成束鋼筋不能旋轉的情況下),只需要旋轉雙螺套的外螺套即可完成連接,即使連接鋼筋徑向偏離較大,中間不對頂情況下可滿足接頭變形性要求。

鋼筋模塊化施工技術插圖3

(部品連接前)

鋼筋模塊化施工技術插圖4

(部品吊裝)

鋼筋模塊化施工技術插圖5(部品連接后)

現場安裝時,雙螺套鋼筋連接接頭能夠有效地節省安裝時間,連接施工作業面不需要使用設備僅僅只需要用到扳手就可完成連接。

總結

施工現場往往存在很多不穩定因素,如果不能高效率的進行,那就會有一些設想不到的潛在危險。鋼筋模塊化施工降低了現場施工風險,縮短了施工周期,能夠有效的保證鋼筋籠的施工精度,確保工程質量。特別是在城市高架施工時,要求快速、少影響周邊施工,具有十分重要的意義。





]]>
JGJ 107-2016鋼筋機械連接技術規程(文末附下載鏈接) http://lyzts.cn/archives/3808 Fri, 23 Sep 2022 01:36:07 +0000 http://lyzts.cn/?p=3808

雙螺套鋼筋接頭的設計、施工主要應用依據行業標準《鋼筋機械連接技術規程》JGJ107-2016500MPa?I 級接頭的規定。

雙螺套接頭應用滿足規程要求,規程內容具體如下

4接頭應用

4.0.1接頭等級的選用應符合下列規定:

1混凝土結構中要求充分發揮鋼筋強度或對延性要求高的部位應選用II級或I級接頭;當在同一連接區段內鋼筋接頭面積百分率為100%時,應選用I級接頭。

2混凝土結構中鋼筋應力較高但對延性要求不高的部位可選用III級接頭。

4.02連接件的混凝保護層厚度宜符合現行國家標準《混凝土結構設計規范》GB 50010 中的規定,且不應小于075 倍鋼筋最小保護層厚度和15mm 的較大值。必要時可對連接件采取防銹措施。

4.03結構構件中縱向受力鋼筋的接頭宜相互錯開。鋼筋機械連接的連接區段長度應按 35d 計算,當直徑不同的鋼筋連接時按直徑較小的鋼筋計算。位于同一連接區段內的鋼筋機械連接接頭的面積百分率應符合下列規定:

1接頭宜設置在結構構件受拉鋼筋應力較小部位,高應力部位設置接頭時,同一連接區段內I級接頭的接頭面積百分率不應大于 25%,II級接頭的接頭面積百分率不應大于 50%。I級接頭的接頭面積百分率除本條第 2款和第4款所列情況外可不受限制。

2接頭宜避開有抗震設防要求的框架的梁端、柱端箍筋加密區;當無法避開時,應采用II級接頭或I級接頭,且接頭面積百分率不應大于50%。

3受拉鋼筋應力較小部位或縱向受壓鋼筋,接頭面積百分率可不受限制。

4對直接承受重復荷載的結構構件,接頭面積百分率不應大于50%

4.0.4 對直接承受重復荷載的結構,接頭應選用包含有疲勞性能的型式檢驗報告的認證產品。

JGJ 107-2016鋼筋機械連接技術規程(文末附下載鏈接)插圖

雙螺套接頭可達I級接頭強度,可在同一截面進行連接,鋼筋無需錯開。

JGJ 107-2016鋼筋機械連接技術規程(文末附下載鏈接)插圖1

雙螺套通過200w次疲勞測試,且雙螺套型式檢驗報告:所檢樣品型式檢驗項目符合I級性能要求。

JGJ 107-2016鋼筋機械連接技術規程(文末附下載鏈接)插圖2

雙螺套現場安裝:

JGJ 107-2016鋼筋機械連接技術規程(文末附下載鏈接)插圖3

雙螺套鋼筋接頭連接現場檢驗:

JGJ 107-2016鋼筋機械連接技術規程(文末附下載鏈接)插圖4

]]>
隧道鋼筋工程工業化解決方案 http://lyzts.cn/archives/2193 Thu, 29 Apr 2021 05:22:32 +0000 http://lyzts.cn/?p=2193

隧道鋼筋工程施工痛點:



鋼筋工程施工效率低;

現場施工人員數量多、勞動強度大;

隧道“環形鋼筋”最后一個接頭機械連接難度大、質量難保證;

鋼筋工程作業機械化程度低。



隧道鋼筋工程工業化解決方案插圖

隧道仰拱、內襯鋼筋施工圖



隧道鋼筋工程工業化施工方案:



隧道鋼筋工程工業化解決方案插圖1

內襯雙層鋼筋網片示意圖



  • 采用內襯雙層鋼筋網片預制、安裝、連接技術,可大大提高鋼筋工程機械化、預制化、工業化施工。
  • 工業化施工方式,可提高現場施工效率70%以上,減少現場施工人員約70%,提高建造的綜合效益。
  • 內襯雙層鋼筋網片的制作,可以采用成型機械制作,成本低且效率高、質量優。



隧道鋼筋工程工業化解決方案插圖2

左側內襯雙層網片安裝示意圖



  • 網片預制可在預制加工廠或隧道內。
  • 網片提升安裝裝置,可利用隧道施工臺車進行改造完成。



隧道鋼筋工程工業化解決方案插圖3

右側內襯雙層網片安裝示意圖



隧道鋼筋工程工業化解決方案插圖4

內襯雙層網片連接示意圖



內襯鋼筋縱向主筋的連接,也可采用新型機械連接接頭。為便于內層弧形鋼筋與主筋的連接,建議設計時錯開內外層弧形鋼筋與主筋的位置。

相關文章



]]>
超大、超長樁基籠對接 http://lyzts.cn/archives/1795 Tue, 23 Mar 2021 05:49:57 +0000 http://lyzts.cn/?p=1795 示例

鋼筋籠吊裝

超大、超長樁基籠對接插圖直徑2.2米 鋼筋規格50 樁基總長72.5米總重量近70噸

步驟

1.連接前

超大、超長樁基籠對接插圖1

連接前示意圖



2.連接后

超大、超長樁基籠對接插圖2

連接后現場驗收箍筋綁扎示意圖



3.連接完成

超大、超長樁基籠對接插圖3全部連接完成示意圖



相關文章

]]>
雙螺套套筒鋼筋整體對接技術 http://lyzts.cn/archives/1754 Tue, 23 Mar 2021 03:39:43 +0000 http://lyzts.cn/?p=1754 圖片講解

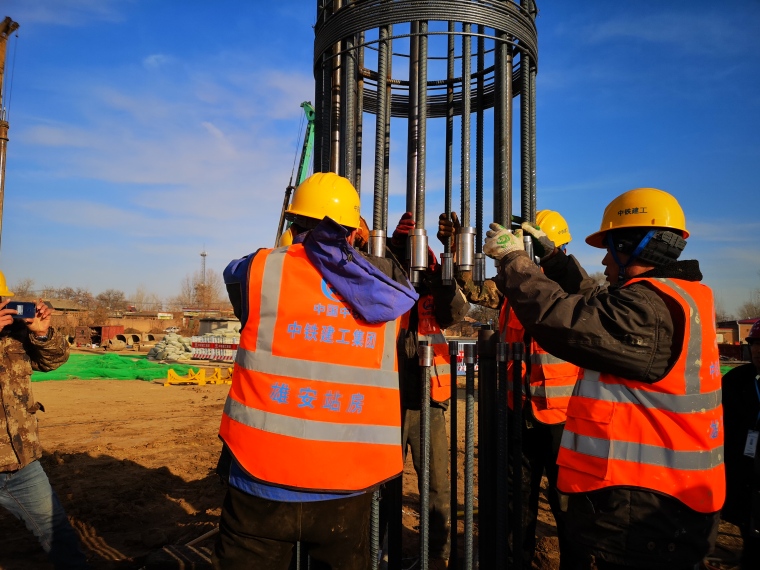

1.上部鋼筋籠與下部鋼筋籠定位待安裝



雙螺套套筒鋼筋整體對接技術插圖

待安裝圖



2用連接扳手將鋼筋籠同時連接

雙螺套套筒鋼筋整體對接技術插圖1

3.連接完成,準備綁扎箍筋

雙螺套套筒鋼筋整體對接技術插圖2



連接完成圖



4.連接后驗收,整個連接過程16個連接節點,3個鋼筋工,用時8分鐘完成,所有雙螺套套筒連接,均可滿足現場割??!



雙螺套套筒鋼筋整體對接技術插圖3

驗收圖

預制安裝圖片講解



雙螺套套筒鋼筋整體對接技術插圖4

雙螺套套筒鋼筋整體對接技術插圖5

檢驗報告



]]>
裝配式套筒-雙螺套套筒一種干式整體連接方法 http://lyzts.cn/archives/1745 Tue, 23 Mar 2021 02:39:27 +0000 http://lyzts.cn/?p=1745 步驟圖

第一步 :預制安裝內螺套

裝配式套筒-雙螺套套筒一種干式整體連接方法插圖



第二步 :完成預制構件部分的連接



裝配式套筒-雙螺套套筒一種干式整體連接方法插圖1



第三步 :構件吊裝工裝的安裝



裝配式套筒-雙螺套套筒一種干式整體連接方法插圖2



第四步 :整體鋼筋部品吊裝完成



裝配式套筒-雙螺套套筒一種干式整體連接方法插圖3





]]>
鋼筋籠鋼筋整體對接 http://lyzts.cn/archives/1726 Tue, 23 Mar 2021 02:04:34 +0000 http://lyzts.cn/?p=1726 現在有非常好的連接方法!一種新型鋼筋整體對接技術,適用于鋼筋籠整體對接,32根鋼筋整體對接,半小時內完成。同樣鋼筋連續墻(地連墻),隧道內鋼筋仰拱網片整體對接,鋼結構勁性柱連接,有效替代鋼結構中的連接翼板,提高現場功效,無需轉動鋼筋就可以完成連接的新型鋼筋套筒!

鋼筋籠鋼筋整體對接插圖

鋼筋籠鋼筋整體對接插圖1



鋼筋籠鋼筋整體對接插圖2

]]>
